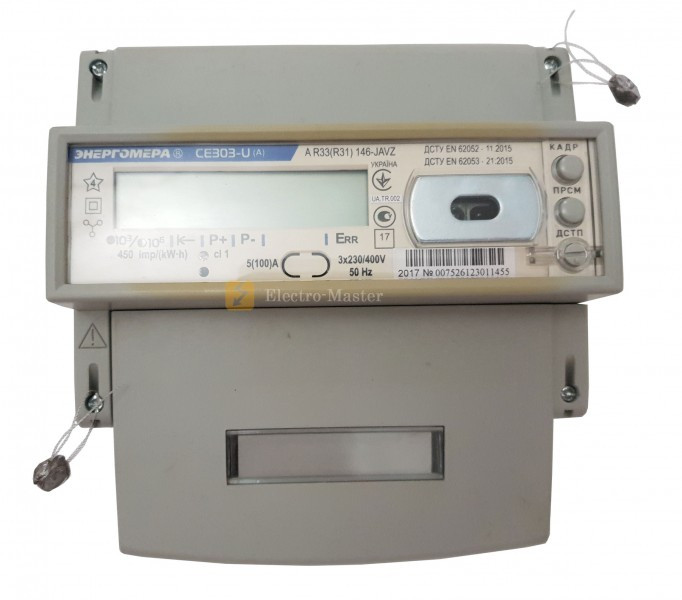

Трифазний багатотарифний електролічильник (лічильник електроенергії) Енергоміра CE 303U A R33 146 (5-100A)

Трифазний багатотарифний електролічильник (лічильник електроенергії) Енергоміра CE 303U A R33 146 (5-100A)

Лічильники типу CE 303-U A R33 146 призначені для вимірювання електричної активної енергії, активної потужності, частоти напруги, коефіцієнтів активної потужностей, кутів між векторами фазних напруг і вектори фазних струмів і напруг, середньоквадратичного значення напруги, сили струму в трифазних чотирипровідних ланцюгах змінного струму та організації багатотарифного обліку електроенергії.

Програмно-апаратні опції:

• Оптопорт;
• RS485;
• Розширений набір параметрів.

Нормативно-правове забезпечення

• Відповідає ГОСТ Р 52320-2005.
• Відповідає ГОСТ Р 52322-2005.
• Відповідає ГОСТ Р 52323-2005.

Лічильник забезпечує

• Можливість ручної корекції ходу годинника ± 30/добу один раз на добу. Точність ходу вбудованих годин 0,5 сек/добу.
• Збереження розрахункових показників і констант користувача не менше 16 років, хід годинника і ведення календаря - не менше 10 років при відсутності зовнішнього живлячої напруги.
• Фіксацію 20 останніх коригувань часу, зміни установок часових тарифних зон і перепрограмування метрологічних характеристик лічильника.
• Фіксацію 100 останніх пропаданий і виходів за межі допустимих значень фазних напруг.
• Точність вимірювань при зміні напрямку струму в фазної струмового ланцюга.
• Управління навантаженням з використанням зовнішнього комутаційного пристрою.
• Захист пам'яті даних і пам'яті програм від несанкціонованих змін за допомогою кнопок або по інтерфейсу (два пароля для двох рівнів доступу, апаратне дозвіл (кнопка або інший пристрій), електронна пломба з фіксацією в журналі подій).
• Індикацію даних на РІДКОКРИСТАЛІЧНОМУ індикаторі з заданою періодичністю
  (Т=5-255 сек.) або гортання з допомогою елементів управління (кнопки) на лицьовій панелі.
• Живлення як від фазної напруги (наявність 1 фази), так і від лінійного (обрив 0).
• Можливість автоматичного калібрування і повірки всіх вимірюваних і враховуються параметрів з використанням цифрових інтерфейсів.
• Приведення всіх даних по енергії і потужності до первинних значень з урахуванням коефіцієнтів вимірювальних трансформаторів.
• Сигналізацію про відхилення від лімітів по потужності і споживання.

Функціональні можливості

Лічильник забезпечує облік і індикацію:

• кількості спожитої активної електроенергії наростаючим підсумком сумарно і окремо по 4 тарифам на кінець місяця і за попередні 12 місяців;
• кількості спожитої активної електроенергії наростаючим підсумком сумарно і окремо по 4 тарифам на кінець доби за 45 діб;
• графіків активних потужностей (споживання), усереднених на заданому інтервалі часу 60 хвилин не менш 148 діб;
• максимальне значення активної потужності, за поточний і минулих 12 місяців роздільно за чотирьма тарифами;
• параметрів мережі.

Лічильник забезпечує завдання наступних параметрів:

• поточного часу і дати;
• дозвіл переходу на "літній" час (з завданням місяців переходу на "зимовий", "літній" час);
• до 12 дат початку сезону;
• до 12 зон добового графіка тарифікації і до 36 графіків тарифікації;
• до 32-х виняткових днів (дні, в які тарифікація відрізняється від загального правила і задається користувачем);
• коефіцієнтів трансформації струму і напруги;
• лімітів споживання та потужності з відсотком перевищення для роботи сигналізації по кожному тарифом.

Особливості електролічильника

• Наявність оптичного інтерфейсу.
• Реле сигналізації перевищення лімітів споживання.
• Мале власне енергоспоживання.
• Інтерфейс RS485.
• Стійкість до кліматичних, механічних і електромагнітних впливів.

Характеристики надійності

• Мінімальна напрацювання на відмову — 220 000 годин.
• Міжповірочний інтервал — 10 років.
• Середній термін служби — 30 років.
• Гарантійний строк (строк зберігання і термін експлуатації сумарно) — 4 роки з дати випуску.
